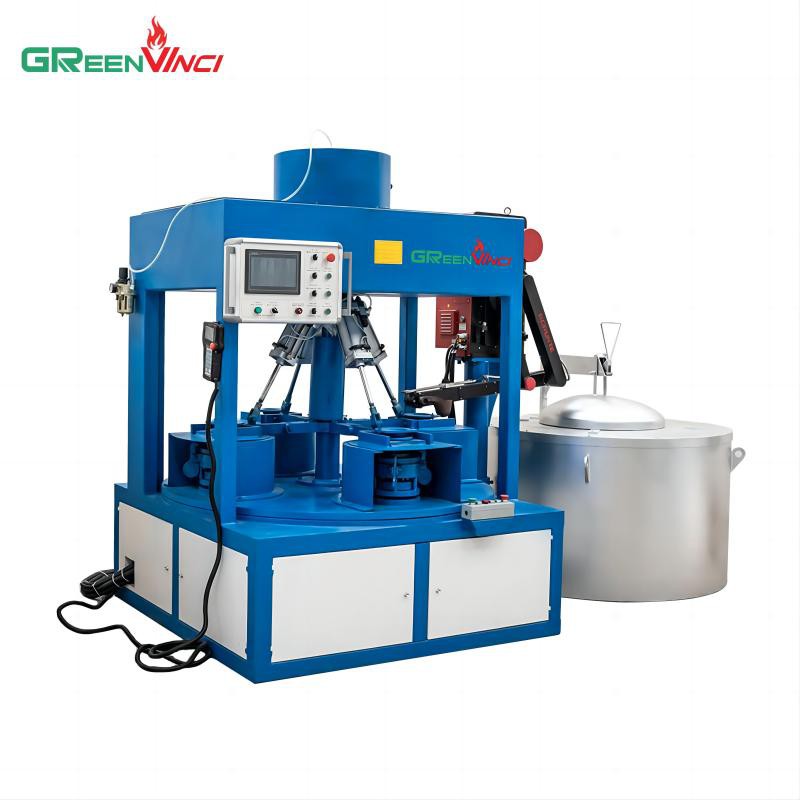

Көп{0}}станциялы автоматты центрифугалық құю машинасы
Өнімдер сипаттамасы

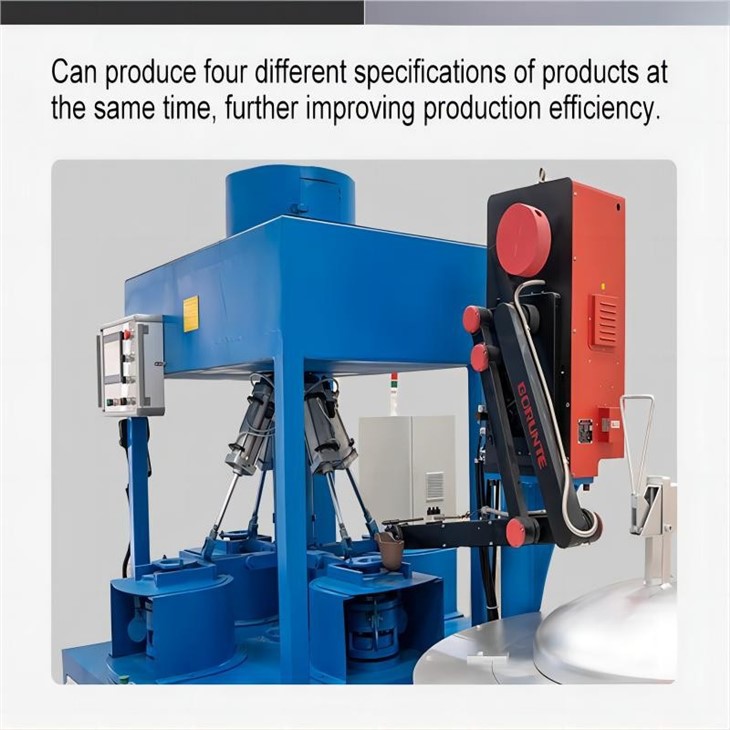

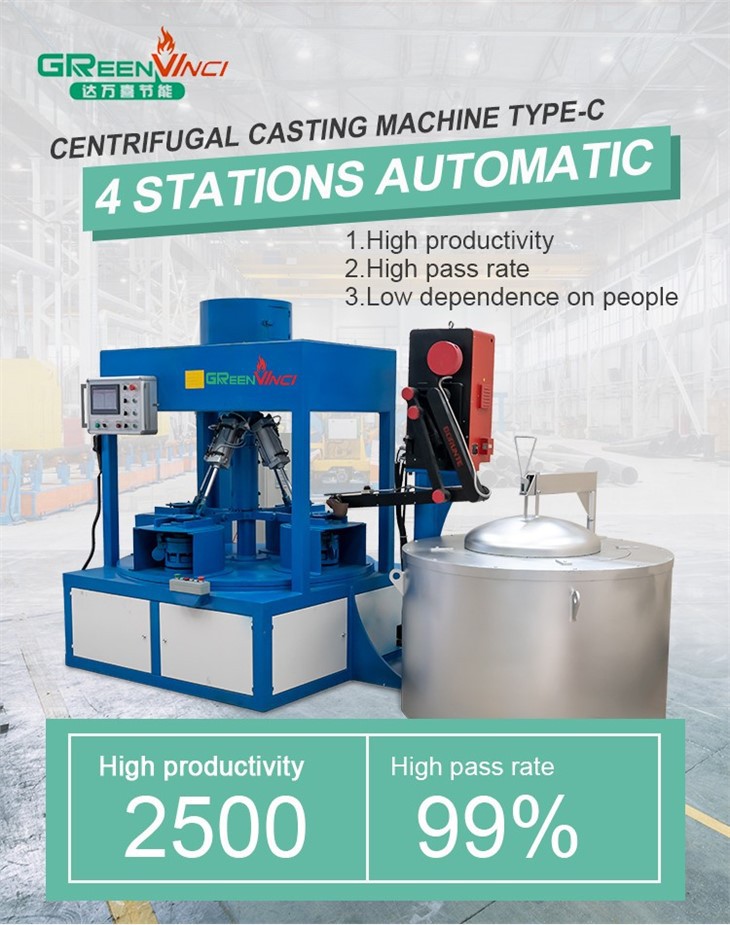

Көп-станциялы автоматты орталықтан тепкіш құю машинасы негізінен өнімді жылдам пішіндеу үшін айналу нәтижесінде әкелетін орталықтан тепкіш күшке сүйене отырып, күріш пешінің қыздыру пластинасын өндіру үшін пайдаланылады. Көп станциялы автоматты орталықтан тепкіш құю машинасы бір уақытта төрт қыздыру тақтасын шығара алады, бұл қыздыру плиталарының өндірістік тиімділігін арттырады.
Өнімдер параметрі
|
Нәр беруші |
3-фазалы 4 сымдар 380+N 50Гц |
|
Қуат |
Қалыптың айналу қуаты: 4 3КВт өз кезегінде, сорпа машинасы: 1,5 кВт айналмалы табақ: 2,2 кВт |
|
Атмосфералық қысым |
1,5-3 Мпа |
|
Тиімділік |
2890-3000 дана/8 сағ |
|
Өлшем |
3050*1700*2450мм (сорпа диспенсерін қосқанда) |
|
Машинаның салмағы |
2950 кг |
|
Бақылау |
PLC, экранды түрту |
|
Сыйымдылығы |
180~220 қалып/сағ (құбырдың ұзындығына-кесу уақытына сәйкес) |
|
Айналу жылдамдығы |
1600 р/мин |
|
Тежеу |
қарсылық тежегіші |
|
Максималды диаметрі |
200 мм ішінде |
|
Максималды диаметрі |
99-дан жоғары |
|
Операция әдісі |
Автоматты түрде |
Өнімдердің ерекшеліктері
1. Көп станциялы автоматты орталықтан тепкіш құю машинасы өндіріс қуаты мен тиімділігін арттыру үшін жасалған. Көп -станциялы автоматты орталықтан тепкіш құю машинасы сағатына 5 000 қыздырғыш пластинаны шығаруға, өндіріс шығындарын азайтуға және өнімділікті арттыруға қабілетті.
2. Көп станциялы автоматты орталықтан тепкіш құю машинасының негізгі артықшылықтарының бірі - өнімнің жоғары біліктілік деңгейі, ол 99% дейін жоғары. Бұл машина шығаратын жылыту плиталары жоғары сапалы және барлық қажетті стандарттар мен техникалық сипаттамаларға сәйкес келетінін білдіреді.
3. Көп станциялы автоматты орталықтан тепкіш құю машинасы сонымен қатар оны басқаруды және басқаруды жеңілдететін PLC басқаруымен жабдықталған. Бұл адамның араласу қажеттілігін азайтады, осылайша қателер мен қателерді азайтады. Жетілдірілген технологиясы мен автоматтандыруы арқасында көп станциялы автоматты орталықтан тепкіш құю машинасы тиімді әрі үнемді-біркелкі және жеңілдетілген өндіріс процесін қамтамасыз етеді.
Пайдалану сақтық шаралары
1. Манипулятор дабыл бергенде, қалпына келтіруді және дабыл өшірілмегенде-бір пернені іске қосу мүлде мүмкін емес. Дабылды өшіріп, содан кейін іске қосу керек.
Төтенше жағдайда авариялық тоқтату түймесін басқаннан кейін авариялық тоқтату түймесін қосу қажет болса, алдымен манипулятордың автоматты режимін тоқтату күйіне қойыңыз.

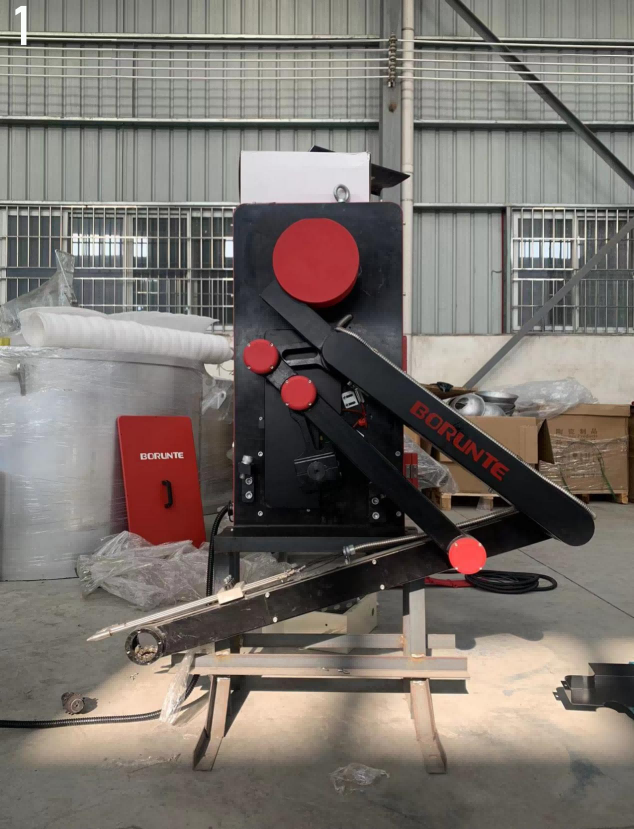

2. Жоғарыдағы суретте манипулятордың жұмыс бағытының принципиалды диаграммасы болып табылады, ол 4 станциялы центрифугалық құю автоматының манипулятордың төменгі шекті орнының шыңы ретінде белгіленген.
3. Жоғарыдағы суреттегі қызыл жолақпен белгіленген орындар 1 кері төмен жылдамдықты шектеу сенсорының позициялары және 2 кері төмен жылдамдықты шектеу сенсорының блок орындары болып табылады.
Зонд бұл күйге тимегенде, зонд алюминий суына тиген кезде ол дереу дабыл береді.
4. Жоғарыдағы сурет зондтың схемалық диаграммасы. Сол және оң жақ екеуі балқытылған алюминийді анықтауға арналған, ал ортаңғы зонд 4 станциялы автоматты орталықтан тепкіш күш құю машинасын қорғауға арналған. Зонд балқытылған алюминийге немесе манипулятордың механикалық бөлігіне тиген кезде дабыл сигналы пайда болады және манипулятор жұмысын тоқтатады, оны тексеру қажет. Күнделікті пайдалану кезінде зонд пен зонд ұстағышын таза ұстаңыз. Жасыл белгі зондты қосу сызығы болып табылады.
Пайдалану процесінде пештегі алюминий суының 80% -дан жоғары болуын қамтамасыз ету керек! ! !
